裁切系统
Cutting System

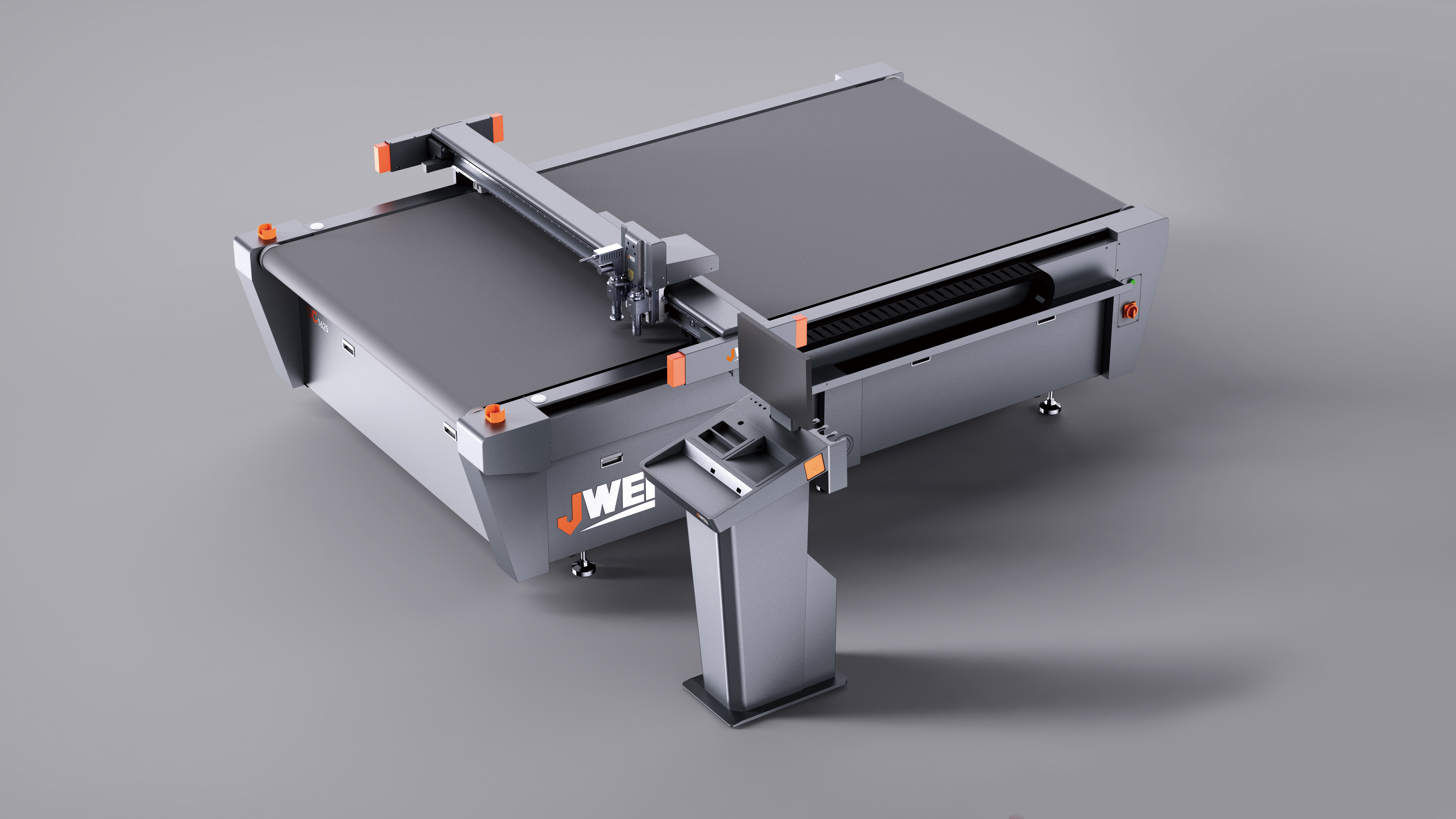

SC系列纸箱打样机 - 剪切系统SC系列 - JWEI东升国际数控

SC系列纸箱打样机是一款专门利用纸箱纸盒打样切割的割样机，带有高频振动工具，特造钨钢硬化刀片，分歧宽度压痕轮，多角度开槽工具，轻松应对瓦楞纸板、蜂窝板、灰板纸、卡纸等资料切割、开槽、压痕，无需额表造作刀模，轻松稿定各类盒型的造作。


1幼我工
打样免刀模，订单实时交付，操作削减
产品利用场景
SC系列纸箱打样机瓦楞纸箱、振动刀切割机,精品礼河注纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘、不干胶等。
20240507041416514
灰板
20240507041417634
中空板
20240507041417341
卡纸
20240507041417704

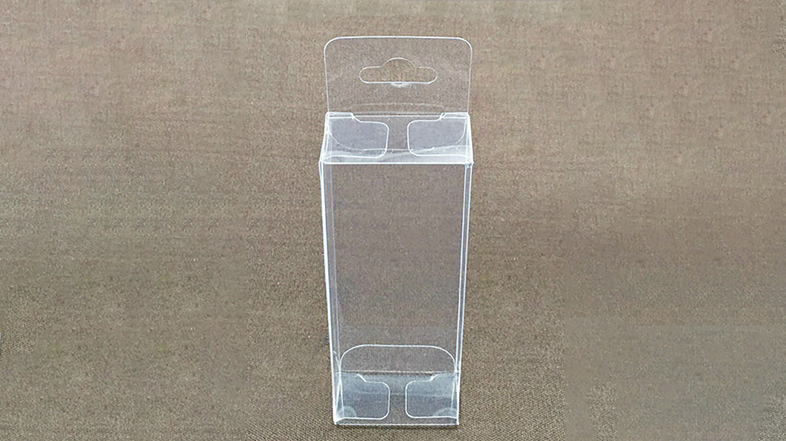

PVC 板
20240507041618320

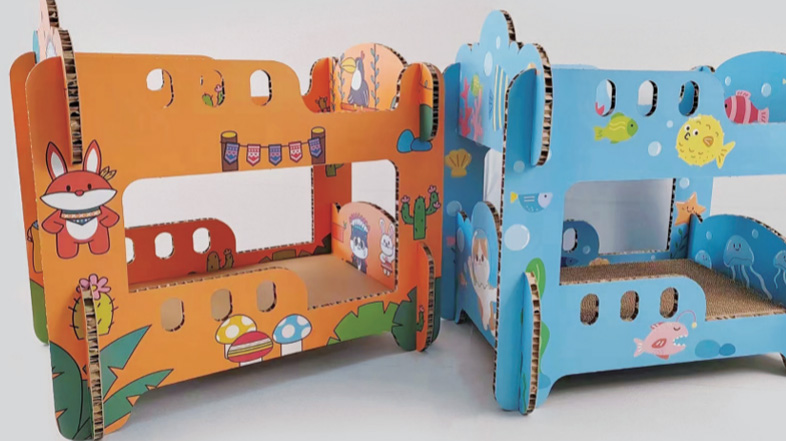

瓦楞 / 蜂窝
20240507041658491

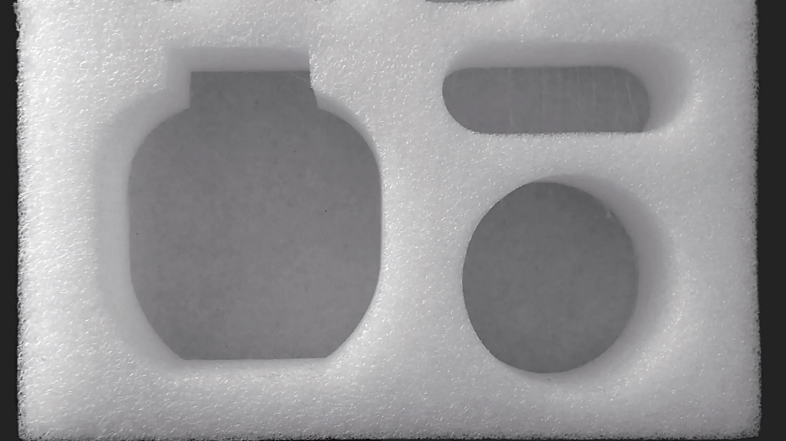

EPE 泡棉
切割视频
优势特点

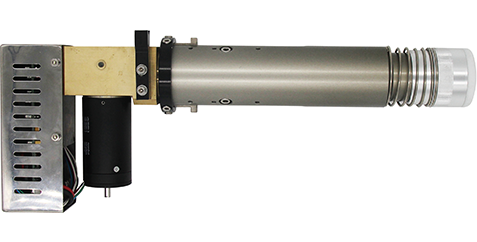

20240507085415150

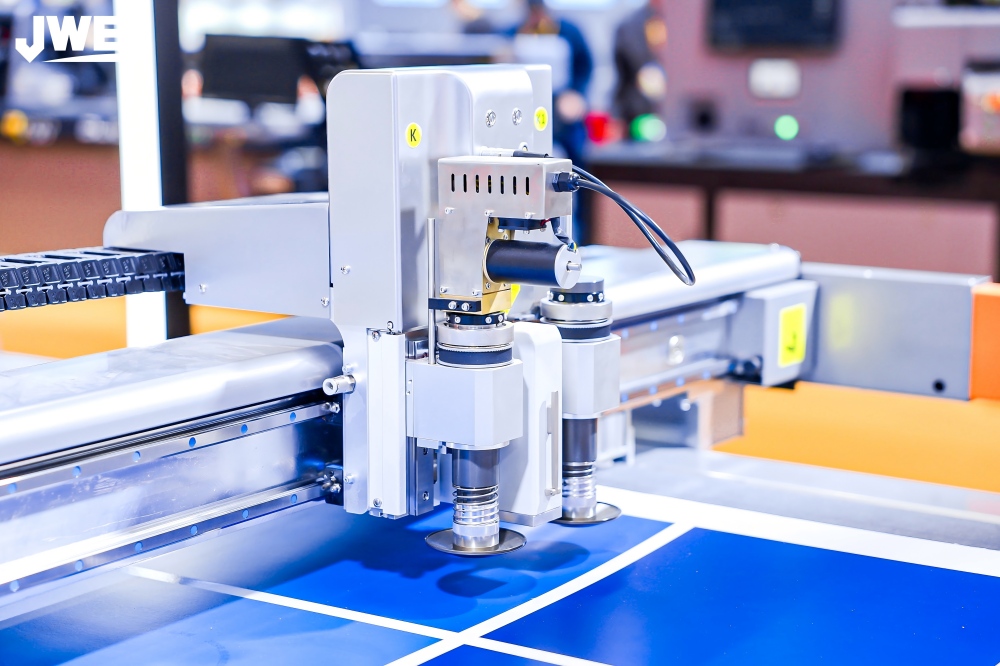

高频电动振动刀
内置高频Maxon电机，转速可达18000RPM，建设特造钨钢硬化刀片，轻松应对各类较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割，速度快、切边光滑整齐

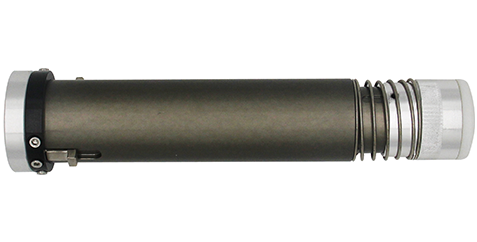

20240507085445747
拖刀工具
可应对厚度不超过5mm的资料。相对于振动刀，切割速度更快
20240507085503981

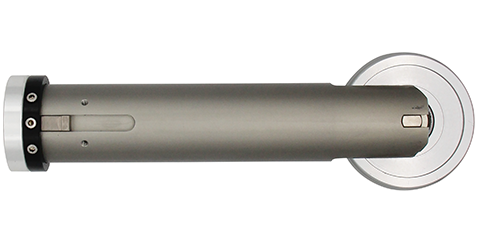

压痕组件
四组分歧宽度压痕轮可选，可在各类瓦楞纸板，卡纸上压出美满压痕；可选PVC压轮可进行PVC压痕
20240507085521214

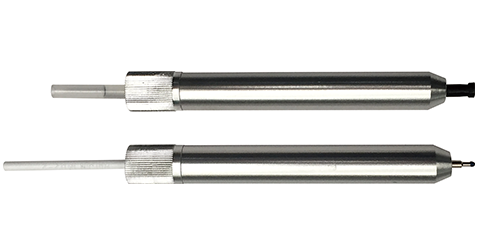

画图笔
中性笔，油性笔工具各1支，可在纸卡类资料上进行画图，调试产品精度使用
20240507085540896

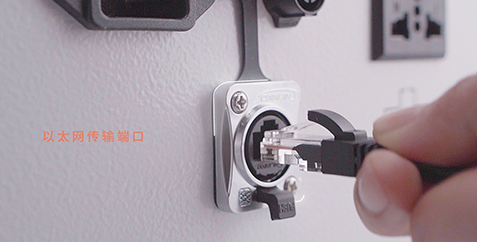

以太网传输端口
数据传输矫捷不变，自动化拓展性更强；可实现远程升级守护，实现局域网内节造机械及挪用文件

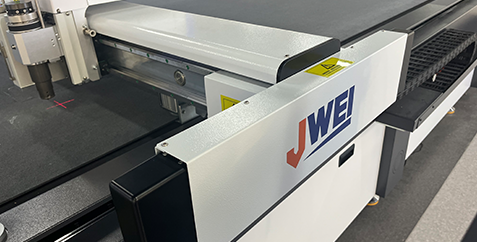

20240507085557953
安全防护
安全防撞设计简洁风雅，内建红表线光栅装置，反映活络，为操作人员的人身安全、机械的安全运行保驾护航
20240507085619590

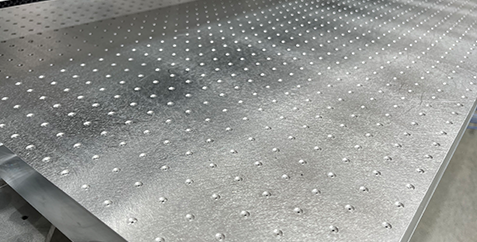

航空用蜂窝铝板+多孔PVC台面
选取航天航空蜂窝铝板：牢固、耐候、平坦度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅
20240507085638296

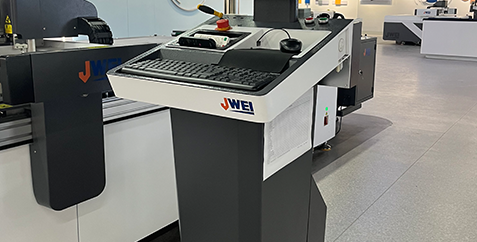

独立操控平台 （不含电脑）
集成急停按钮与触摸屏人机界面，界面敦睦上手快，便于快捷设置各类切割参数；提供PC装置空间

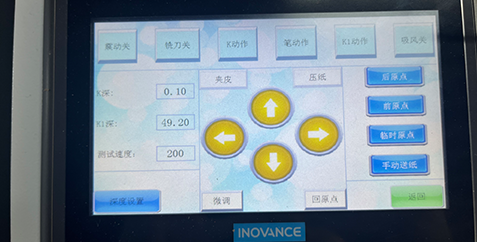

20240507085654280
触摸屏
触摸屏上可视数字化微和谐预设存储刀深、刀压；设置各类切割参数，方便节造机械运行
多种工具
  • 20240507071641753
    灰板开槽工具
    灰板开槽工具
    专为灰板开槽而设，多角度可调：0°~135°肆意可调
  • 20240507071717574
    卡纸开槽工具
    卡纸开槽工具
    专为卡纸开槽而设，自适应台面，防切透设计职能，可轻松实现卡纸高精度开槽需要
  • 20240507071735561
    V-CUT开槽工具
    V-CUT开槽工具
    可实现蜂窝板，KT板等多种类资料0°~120°肆意可调开槽需要
  • 20240507071755851
    相框开槽工具
    相框开槽工具
    90度固定式开槽，专为相框，柔板，消音板等资料进行90度角开槽
  • 20240507071816599
    半切刀工具
    半切刀工具
    专门为不干胶、告白喷绘背胶等资料的半穿透切割而设计。共同精密相机定位系统，无论多么复杂的异形图案可轻松切割。

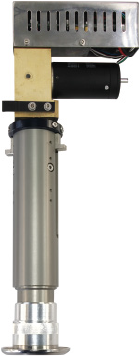

  • 20240507071837433
    5MM震荡工具
    5MM震荡工具
    泡棉振动切割工具，占有2mm振动行程，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡资料的裁切。

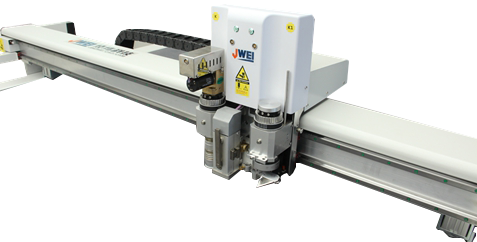

  • 20240507071856435
    相机定位系统
    相机定位系统
    印刷类资料，通过相机定位系统，急剧精准定位裁切，通过集成的QR工作分类？，可幼批量性进行分歧批次产品的自动化调图出产
技术参数
更多具体职能请联系客服。

                                                                        以下参数本公司保留最终诠释权，如有改观，恕不另行通知。

型号

SC1625

SC1325

SC1825

平台类型

滚台

定台

滚台

定台

滚台

定台

多职能机头

双工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁怯注压痕、画图、镂铣等职能于一体

工具配置

电动振动切割工具、拖刀工具、画图工具

安全装置

选取红表线感应，反映活络、安全靠得住

最大裁切速度

1800mm/s *

最大裁切厚度

50mm *

沉复精度

±0.05mm *

裁切资料

卡纸、瓦楞、灰板、PVC/PET、EPE/EVA、中空板、蜂窝板、柔板等

资料固定方式

真空吸附

伺服分辨率

±0.01mm

传输方式

以太网口

传动系统

高级伺服系统、进口直线导轨、同步带、丝杠

额定容量

12.4kVA

额定电压

380V±10%

整机沉量

1100kG

1080kG

810kG

775kG

1230kG

/

最大裁切尺寸 (宽x长)

1600×2500mm

1600×2500mm

1300×2500mm

1300×2500mm

1800×2500mm

1800×2500mm

整机尺寸 (宽x长x高)

2504×3570×1330mm

2504×3570×1330mm

2204×3571×1330mm

2204×3571×1330mm

2704×3571×1330mm

2704×3571×1330mm

spacerspacerspacer注明：*为凭据资料和利用而定


场地实拍
20240510095202496

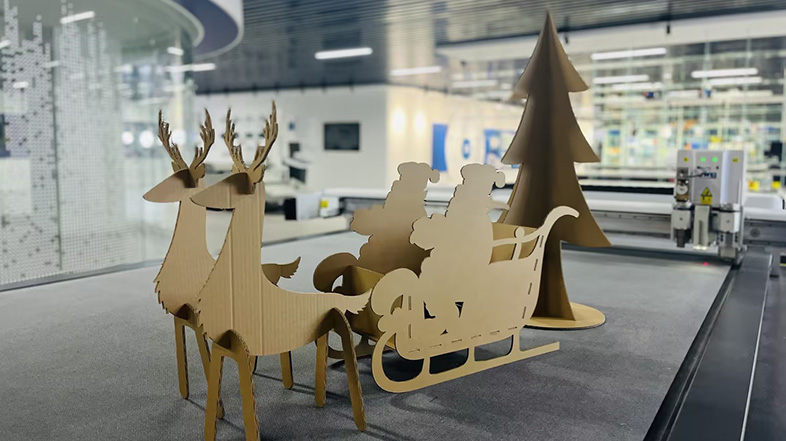

场地实拍
20240510095202256

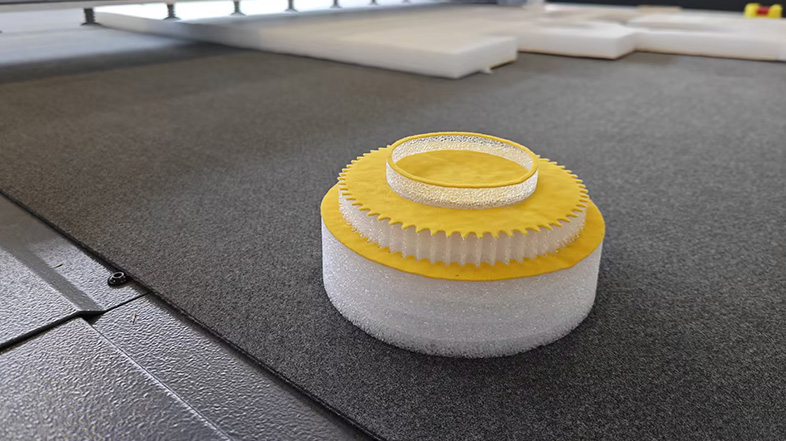

场地实拍
