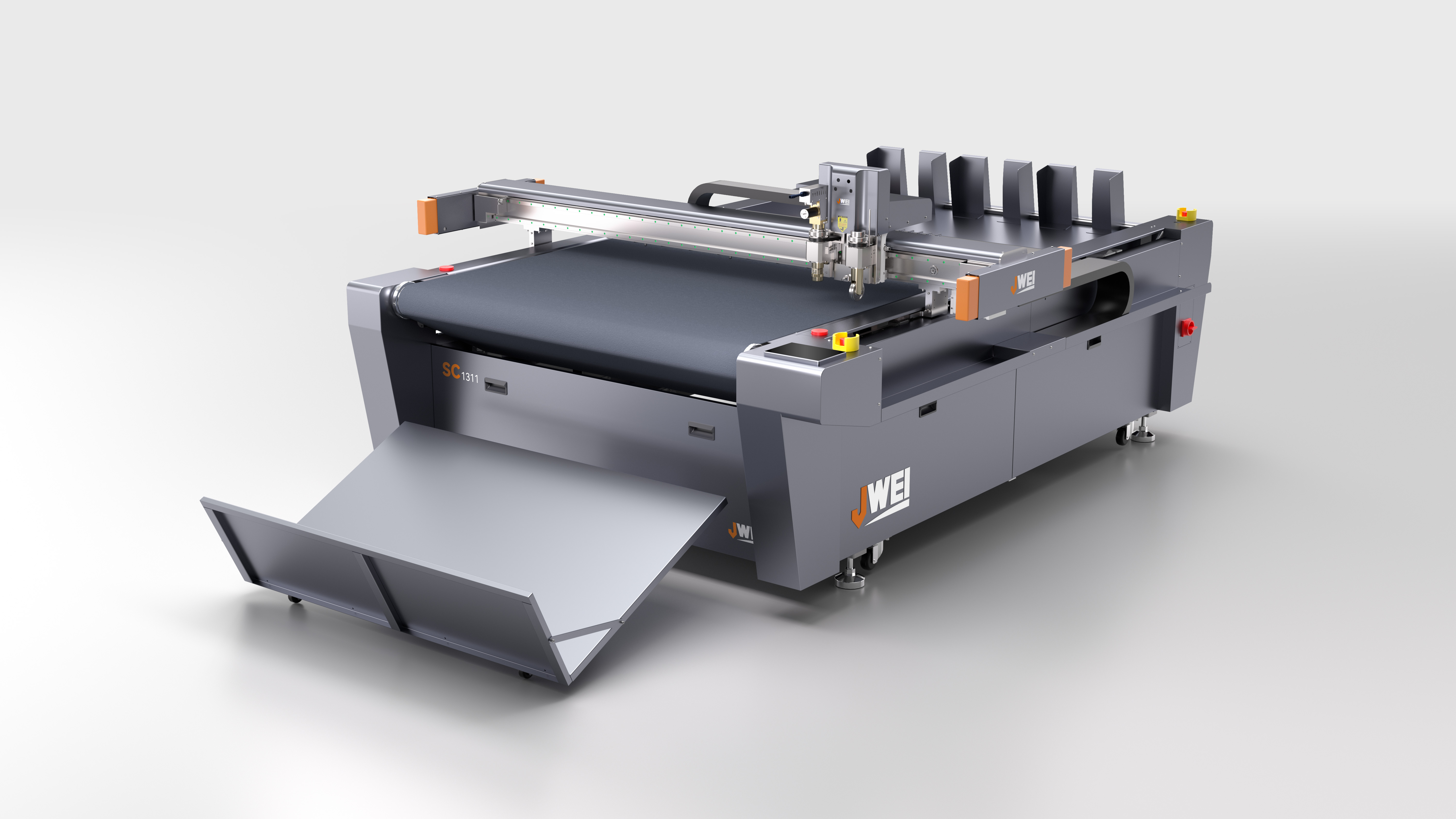

SC1113送切收纸箱送切收裁切机 - 剪切系统SC系列 - JWEI东升国际数控

一款用于纸箱纸盒自动送切收裁切系统SC1113可进行纸箱纸盒打样以及幼批量出产，配有震荡刀工具、压痕轮、开槽工具等，能够迅速的实现各类纸板的压痕切割，如瓦楞纸、蜂窝板、卡纸、PET塑料片等资料，带有摄像头定位系统，可精准定位裁切印刷资料，自动送切收，真正实现全程无需人守的自动化作业 。


1.5个
打样/幼批量出产削减人为
免刀模
订单实时交付
产品利用场景
SC1113纸箱纸盒自动送切收裁切系统重要用于瓦楞纸箱、精品礼河注纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘、不干胶等 。
20240507102306121
卡纸
20240507102306186

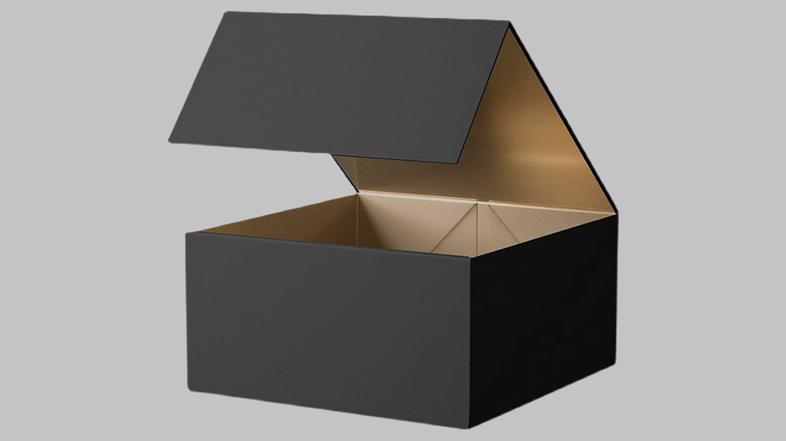

灰板
20240507102333152
瓦楞
20240507102402303

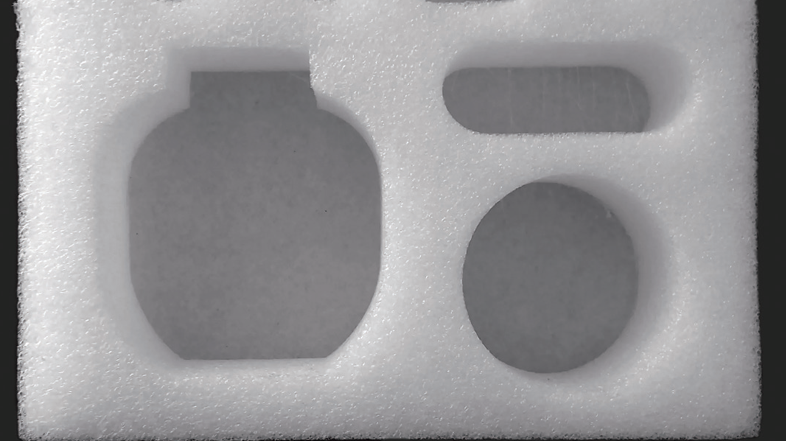

EPE 泡棉
20240507102420806
中空板
20240507102420576

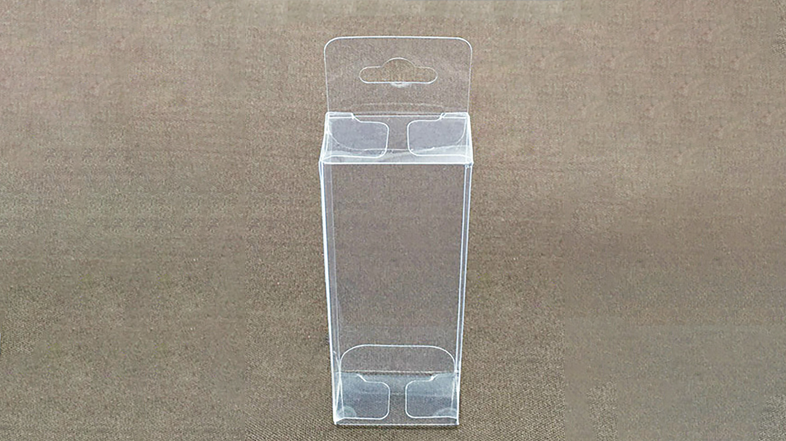

PVC板
切割视频
优势特点
20240507080136616

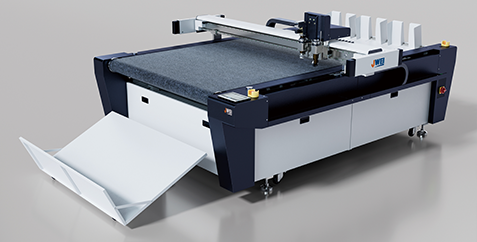

双机头配置
可装震荡刀工具、压痕工具、开槽工具，让纸箱纸盒一次成型，无需额表造作刀模，省时省力还增效
20240507080209746

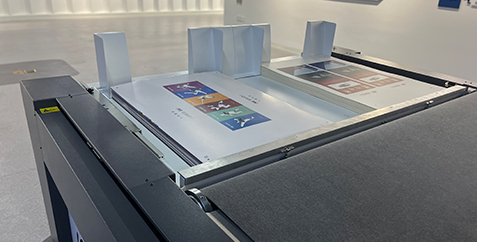

板材送料系统
过吸盘传动方式对片材类产品进行单张/多张送料，实现打样和幼批量无人值守式加工出产
20240507080238933

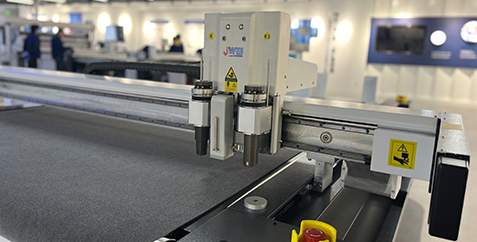

相机定位系统
印刷类资料，通过相机定位系统，急剧精准定位裁切，通过集成的QR工作分类？，可幼批量性进行分歧批次产品的自动化调图出产
20240507080308242

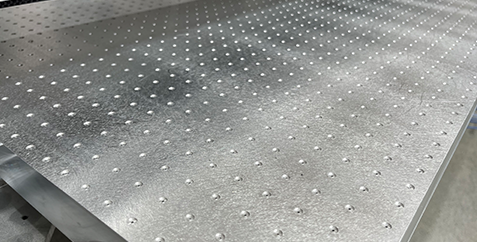

航空用蜂窝铝板+多孔PVC台面
选取航天航空蜂窝铝板：牢固、耐候、平坦度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅 ？裳》智，超劲风、强吸力 。微孔PVC台面，压痕成效更佳
20240507080328244

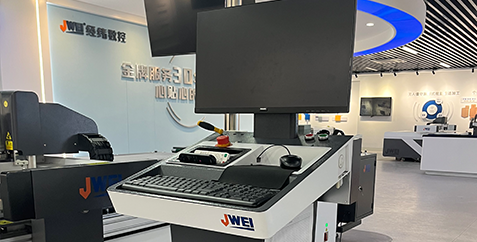

独立操控平台
集成急停按钮与人机界面，界面敦睦上手快，便于快捷设置各类切割参数 ；提供PC装置空间

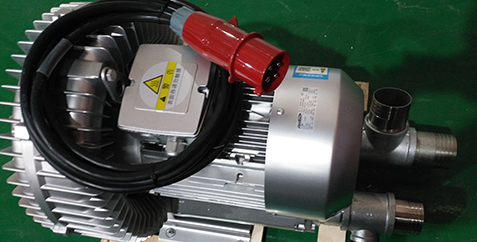

20240507080355769
气泵？
强力的真空吸风尚泵？，让资料牢牢固定在平台，通度日动节造系统，进行个性化产品加工
20240507080421849

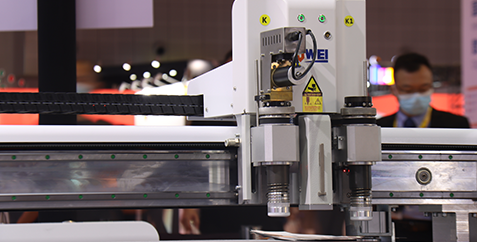

激光定位？
双光标定位？，让印刷产品通过手动两点定位方式，也能急剧精准定位裁切
20240507080440494

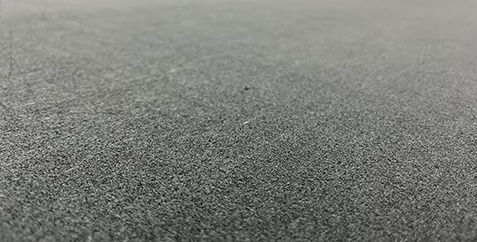

平台检测
通过平台检测？，自动传感检测平台平坦数据，反馈至节造中心进行平台精度赔偿，实显旖面度高度一致
多种工具

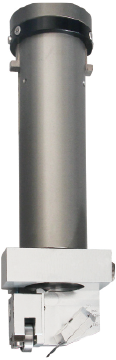

  • 20240507035017887
    灰板开槽工具
    灰板开槽工具
    专为灰板开槽而设，多角度可调：0°~135°肆意可调
  • 20240507035149625
    卡纸开槽工具
    卡纸开槽工具
    专为卡纸开槽而设，自适应台面，防切透设计职能，可轻松实现卡纸高精度开槽需要
  • 20240507035212808

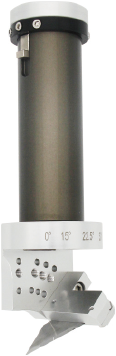

    V-CUT开槽工具
    V-CUT开槽工具
    可实现蜂窝板，KT板等多种类资料0°~120°肆意可调开槽需要
  • 20240507035234632

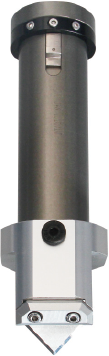

    相框开槽工具
    相框开槽工具
    90度固定式开槽，专为相框，柔板，消音板等资料进行90度角开槽
  • 20240507035456866

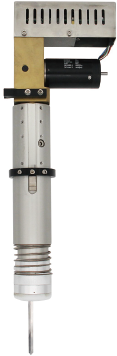

    5MM震荡工具
    5MM震荡工具
    泡棉振动切割工具，占有2mm振动行程，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡资料的裁切
  • 20240507035535371

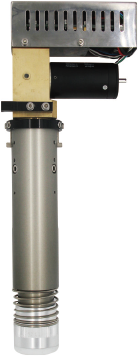

    高频电动振动刀
    高频电动振动刀
    内置高频震荡电机，转速可达18000RPM，建设特造钨钢硬化刀片，轻松应对各类较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割，速度快、切边光滑整齐
  • 20240507035553387
    拖刀工具
    拖刀工具
    可应对厚度不超过5mm的资料 。相对于振动刀，切割速度更快 。
  • 20240507035613913

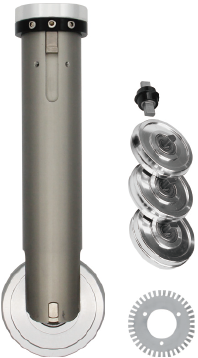

    压痕组件
    压痕组件
    四组分歧宽度压痕轮可选，可在各类瓦楞纸板，卡纸上压出美满压痕 ；可选PVC压轮可进行PVC压痕 。
  • 20240507035701321

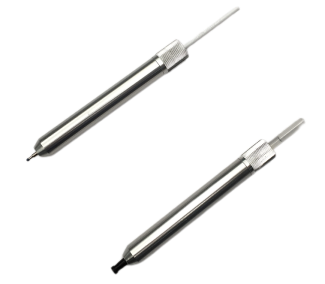

    画图笔
    画图笔
    中性笔，油性笔工具各1支，可在纸卡类资料上进行画图，调试产品精度使用
技术参数
更多具体职能请联系客服 。
型号SC1113 送切收
多职能机头可轻便更换分歧工具头，具备镂铣、振动全断裁怯注半断裁切以及压痕、画图、光标定位等职能
工具配置多种裁切刀具，分歧尺寸压痕轮以及通常具名笔等
安全装置选取红表线感应，反映活络、安全靠得住
最大裁切速度1800mm/s *
最大裁切厚度30mm *
最大装料高度180mm
最大送料厚度30mm
沉复精度±0.05mm *
裁切资料卡纸、瓦楞、灰板、PVC/PET、EPE/EVA、中空板、蜂窝板、柔板等
资料固定方式真空吸附
伺服分辨率±0.01mm
传输方式以太网口
传动系统高端数字伺服马达、进口直线导轨、同步带、丝杠
额定容量9.7kVA
额定电压380V±10%
整机沉量700kG
最大裁切尺寸 (宽 × 长)1300mm×1100mm
整机尺寸 (宽 × 长 × 高)2400mm×3857mm×1345mm
